Нужна 3D модель? Напиши нам и мы вышлем

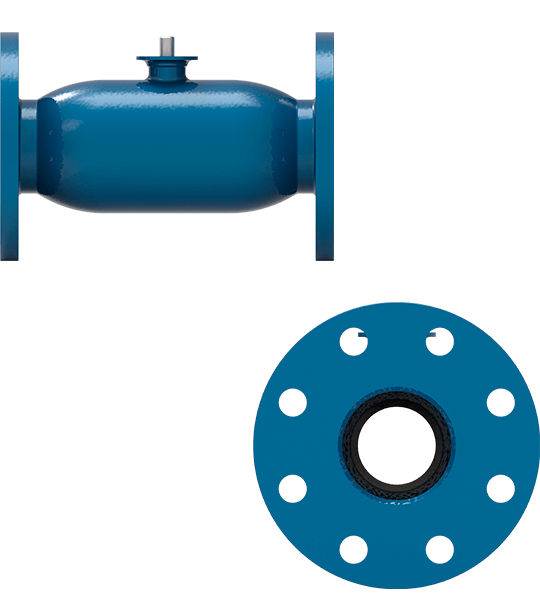

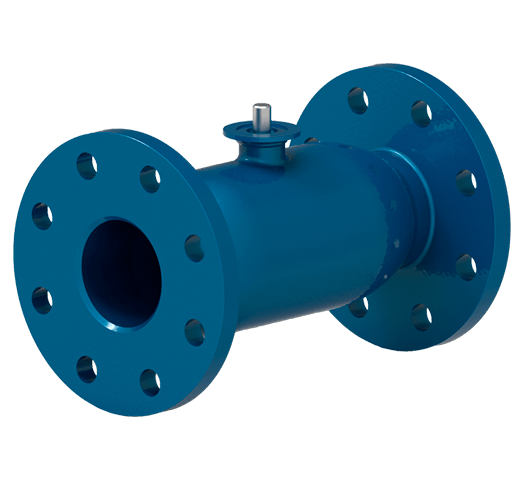

Кран шаровый модели AK BV 01 используется для перекрытия потока рабочей среды.
Конструктивные особенности модели
Возможность изготовления стандартнопроходной и полнопроходной конструкции

Технические характеристики

Преимущества в деталях

Условный диаметр
от DN25 до DN1200
Условное давление
PN10, PN16, PN25, PN40
Температура рабочей среды
-60°С ... +200°С
Тип присоединения
под приварку, фланцевое, муфтовое
Класс герметичности
«А» (ГОСТ 9544-2015)
Климатическое исполнение
«У», «ХЛ», «УХЛ», «Т», «ТМ» (ГОСТ 15150)
Установочное положение
Любое, кроме приводным устройством вниз
Типы управления
—
ручной (рукоядка)
—
ручной редуктор
—
пневматический привод
—
электрический привод
Гарантийный срок эксплуатации
12 месяцев
Средний ресурс работы
10 000 циклов
Гарантийная наработка
Не менее 5000 циклов

Рабочая среда

—
Вода
—
Нефтепродукты
—
Пар

Материалы основных деталей

Уплотнение
прокрутка
Материал
Температура рабочей среды
Применение
PTFE
-35С ... +200С
вода, пар, газ, нефтепродукты
Корпус
прокрутка
Материал
Температура рабочей среды
Применение
A216 WCB / ст.25Л
-35С ... +200С
вода, пар, газ, нефтепродукты
Шар
прокрутка
Материал
Температура рабочей среды
Применение
AISI304 / ст.12Х18Н9
-35С ... +200С
вода, пар, газ, нефтепродукты
AISI316 / ст.08Х17Н13М2
-35С ... +200С
вода, пар, газ, нефтепродукты
По желанию заказчика, взависимости от технического задания, мы можем рассмотреть производство крана шарового AK BV 01 из других материалов.

Чертежи и габаритные размеры

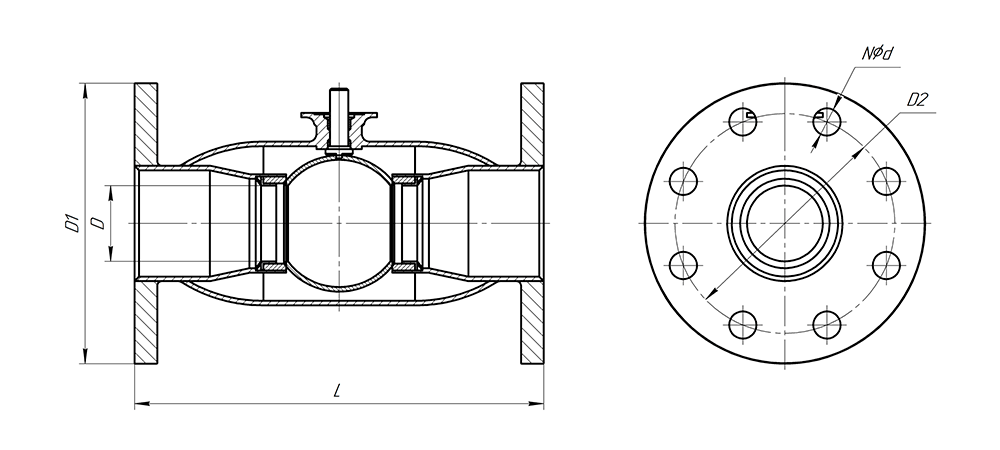

Чертежи крана шарового AK BV 01
Таблица основных размеров
Условное давление PN16
прокрутка
DN,
мм
D,
мм
D1,
мм
D2,
мм
L,
мм
N - ⌀d
65
50
185
145
270
4 - ⌀18
80
65
200
160
280
8 - ⌀18
100
80
220
180
300
8 - ⌀18
125
100
250
210
325
8 - ⌀18
150
125
285
240
350
8 - ⌀22
200
150
340
295
400
12 - ⌀22
250
200
405
355
530
12 - ⌀26
300
250
460
410
610
12 - ⌀26
350
300
520
380
686
16 - ⌀26
400
334
580
430
762
16 - ⌀30
450
334
640
484
864
20 - ⌀30
500
388
715
534
914
20 - ⌀34
По запросу предоставляются табличные значения по DN600 .... DN1200
* — крутящий момент с фактором безопасности

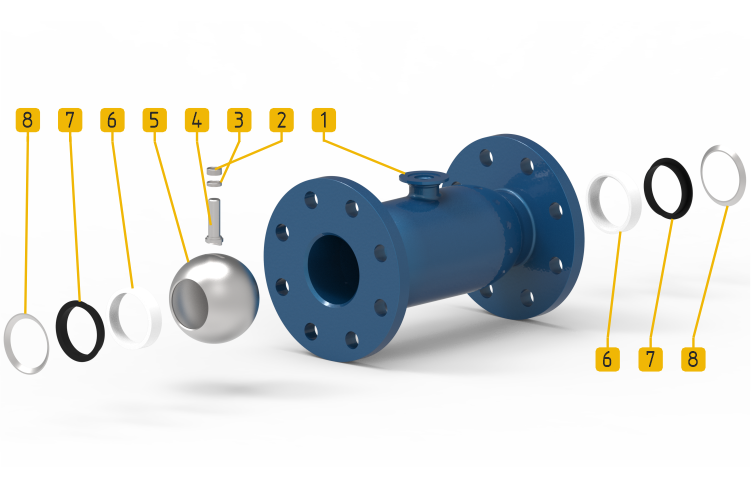

Разнесенный вид крана шарового AK BV 01
купить AK BV 01 шаровой кран
№
Наименование
1
Корпус
2
Втулка
3
Уплотнение штока
4
Шток
5
Шар
6
Седельное уплотнение
7
Уплотнительное кольцо
8
Тарельчатая пружина
