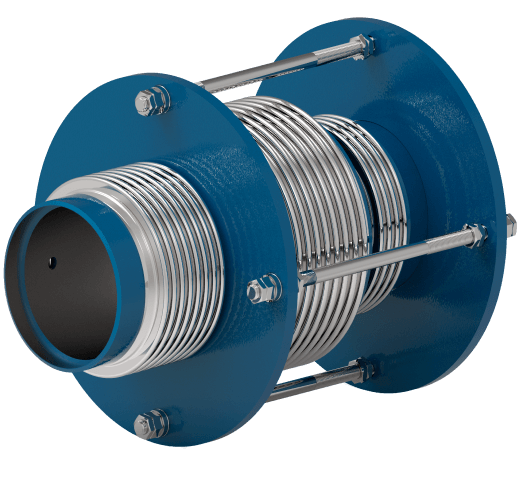

Технические характеристики

Преимущества в деталях

Условный диаметр
от DN100 до DN800
Условное давление
PN16
Температура рабочей среды
-30°С ... +200°С
Тип присоединения
под приварку, фланцевый
Гарантийный срок эксплуатации
от 12 до 24 месяцев

Рабочая среда

—
Вода
—
Пар
—
Нефтепродукты
—
Газ
—
Химическая среда
—
Криогенная среда
—
Трансформаторное масло

Материалы основных деталей

Фланцы
прокрутка
Материал
Температура рабочей среды
Применение
08Х18Н10Т
-30С ... +200С
08Х18Н10
-30С ... +200С
ст.20
-30С ... +200С
ст.3сп
-30С ... +200С
09Г2С
-30С ... +200С
17Г1С
-30С ... +200С
Гофра
прокрутка
Материал
Температура рабочей среды
Применение
AISI304 / 08Х18Н10
-30С ... +200С
химические агрессивные среды, нефтепродукты, вода
AISI321 / 08Х18Н10Т
-30С ... +200С
химические агрессивные среды, нефтепродукты, вода
AISI310L / 08Х17Н13М2
-30С ... +200С
химические агрессивные среды, нефтепродукты, вода
Патрубки
прокрутка
Материал
Температура рабочей среды
Применение
08Х18Н10Т
-30С ... +200С
08Х18Н10
-30С ... +200С
ст.20
-30С ... +200С
ст.3сп
-30С ... +200С
09Г2С
-30С ... +200С
17Г1С
-30С ... +200С

Чертежи и габаритные размеры

Чертежи универсального сильфонного компенсатора AK EBU (под приварку)
Таблица основных размеров
Условное давление PN16
прокрутка
DN,
мм
Рабочий ход, мм
Осевой
Сдвиговый
Строительная длина (L),
мм
Наружный
диаметр (0D),
мм
Патрубки, мм
Наружный диаметр (D)
Толщина стенки (S)
Патрубки, мм
Осевой,
Н/мм
Сдвиговой,
Н/мм
Угловой,
Н*м/град
Масса,
кг
100
+/- 20
+/- 18
740
300
108
4
500
12
2
6
150
+/- 20
+/- 14
760
380
159
4,5
691
18
4
8
200
+/- 30
+/- 19
760
510
219
6
721
23
5
9
250
+/- 30
+/- 15
800
570
273
7
69
24
9
18
300
+/- 30
+/- 15
840
690
325
7
90
33
17
28
350
+/- 30
+/- 10
930
760
377
7
89
42
24
33
400
+/- 30
+/- 11
1020
890
426
7
136
81
48
43
500
+/- 30
+/- 8
1020
980
530
8
143
83
65
50
600
+/- 30
+/- 8
1020
1190
630
8
137
102
77
57
700
+/- 30
+/- 7
1110
1300
720
8
137
120
95
71
800
+/- 30
+/- 7
1160
1430
820
9
146
125
141
94
Допускается компенсация незначительных угловых перемещений трубопровода в пределах рабочего хода до 2 градусов
купить Универсальные сильфонные компенсаторы AK EBU

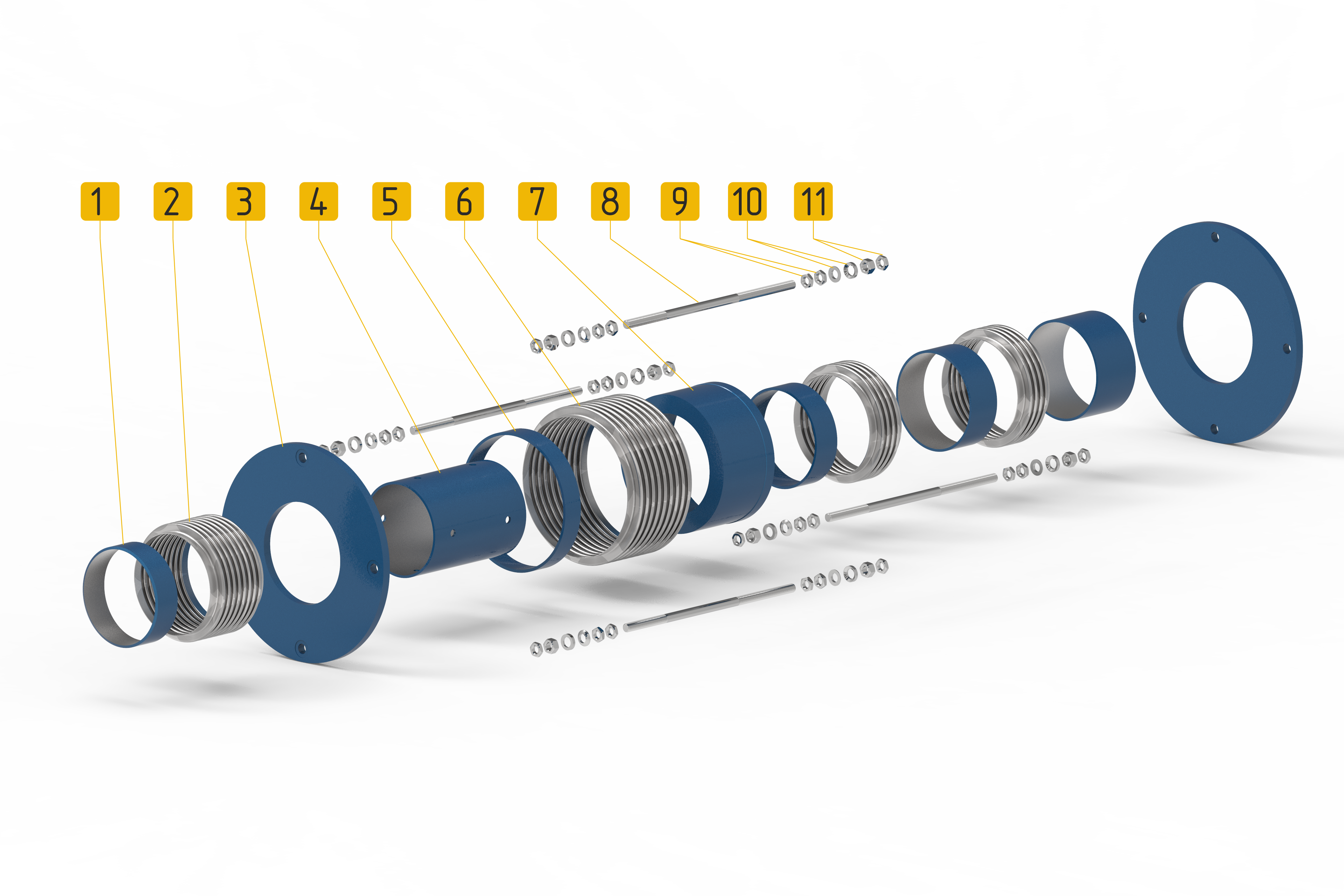

Разнесенный вид универсальные сильфонные компенсаторы AK EBU
№
Наименование
1
Патрубок
2
Сильфон
3
Крепежная пластина
4
Внутренний экран
5
Кольцо жесткости
6
Сильфон
7
Внутренний экран
8
Контрольный стержень / шпилька
9
Гайка
10
Сферическая шайба
11
Гайка
